uszkodzony przycisk power w laptopie

[John Marston]

Cześć, mam uszkodzony lub uszkodzone gniazdo przycisku power w laptopie dell studio 1555 przez co nie mogę uruchomić laptopa. Czy jest jakiś alternatywny sposób aby włączyć płyte główną gdyż nie chcę mi się narazie zamawiać nowego przycisku?

[Widzior]

Oczywiście, przylutować kabelki i na krótko albo nawet śrubokrętem zewrzeć Sam tak matce tableta przerobiłem, jak rozdupcyła włącznik.

[John Marston]

3 minuty temu, Widzior napisał:

Oczywiście, przylutować kabelki i na krótko Sam tak matce tableta przerobiłem, jak rozdupcyła włącznik.

Tylko co i jak bo nie ogarniam zbyt lutowania

[Nieobecny]

Zdemontuj przycisk - na pewno dochodzą do niego 2 kabelki. Jak je zewrzesz na chwilę, to włącza się laptop.



P.S. Gorzej jak dochodzi taśma i wychodzi ona prosto z gniazda na płycie.

[tadziu123]

5 godzin temu, John Marston napisał:

Tylko co i jak bo nie ogarniam zbyt lutowania

Może ten temat cię zainteresuje . na dole tematu jest opisane  przez osobę swagman1 jakie piny połączyć razem na chwilę. [Zawartość widoczna tylko dla zalogowanych użytkowników]

[FILAGOL]

@John Marston nie łatwiej kupić nowy włącznik ? :-)

[BartAcid]

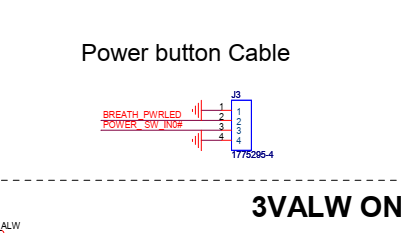

Zewrzyj czymś metalowym piny 3 i 4 złącza J3 czyli tego co wchodzi taśma/wtyczka przycisku. Jak ci lapek nie wstanie to go zanieś do serwisu bo ma większe uszkodzenia.



[tadziu123]

autor tematu ma taki włącznik, więc teoretycznie musi na chwilę zewrzeć pin1(czarny kabelek) z pin 3(czerwony kabelek).

[BartAcid]

Na schemacie na 4 pinie też jest masa więc wychodzi na to samo.

[John Marston]

probowalem roznych sposobow i nic jednakze zaobserwowalem cos dxiwnego, jak podlacze ladowarke czasami dioda swieci przez kilka sekund (tak jak to bylo zawsze) a czasami swieci non stop i niewiem czy plyta jest walnieta czy co

[John Marston]

update do tematu: rozebralem dzis laptopa do plyty glownej bo mialem czas i zauwazylem ze uwalone są 2 piny, czy jest mozliwosc wylutowania tego gniazda i wlutowania nowego czy trzeba od razu nową płyte którą trudno znaleźć

[Gość]

Oczywiście że idzie to naprawić  nie trzeba wymieniać  dla tego uszkodzenia całej płyty.

[John Marston]

tylko  że chyba nie idzie tego nigdzie kupić



[tadziu123]

2 minuty temu, John Marston napisał:

tylko  że chyba nie idzie tego nigdzie kupić

a może wystarczy lut poprawić lutownicą ,daj jakieś foto z tym złączem jak to wygląda.

[John Marston]

15 minut temu, tadziu123 napisał:

a może wystarczy lut poprawić lutownicą ,daj jakieś foto z tym złączem jak to wygląda.

laptopa zlozylem juz wiec nie mam jak, powiem tylko ze w zlaczu na plycie byly 4 piny, drugiego i czwartego nie ma

[BartAcid]

one są od diody powera.



Masz lutownicę? Umiesz lutować choć troszkę? Przylutuj na stałe kable do 1 (czarny) i 3 (czerwony) i po kłopocie.



Masz schemat powyżej przecież.



A że nie zrobiłeś zdjęć jak miałeś to na wierzchu to teraz albo nie zawracaj głowy czy da się to naprawić albo rozkręć i zrób zdjęcia.

Całe 2 śrubki by zdjąć ramkę i klawiaturę i mieć dostęp do gniazdka. Strasznie dużo roboty.
